T153 tragendes Trapezblech - hochverstrebtes Trapezblech

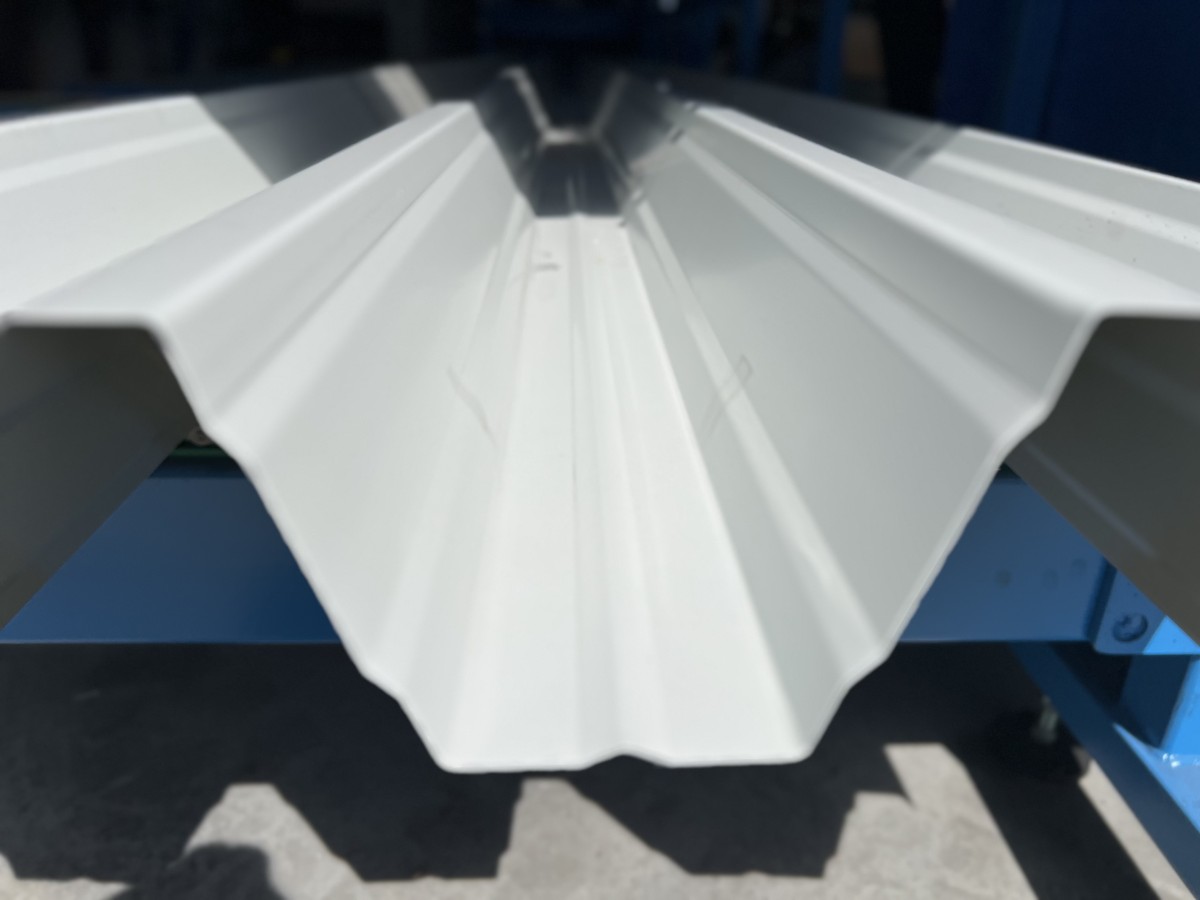

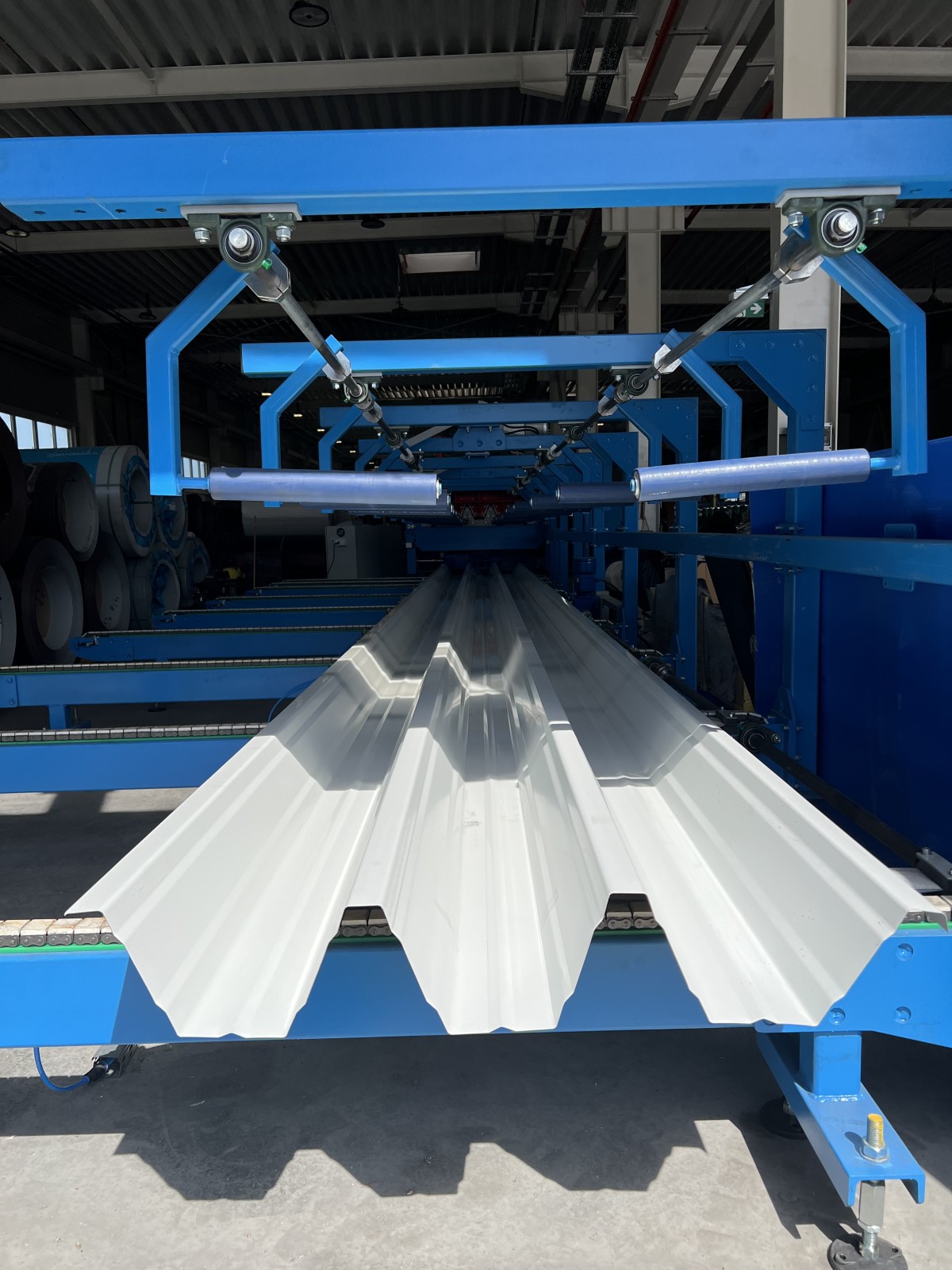

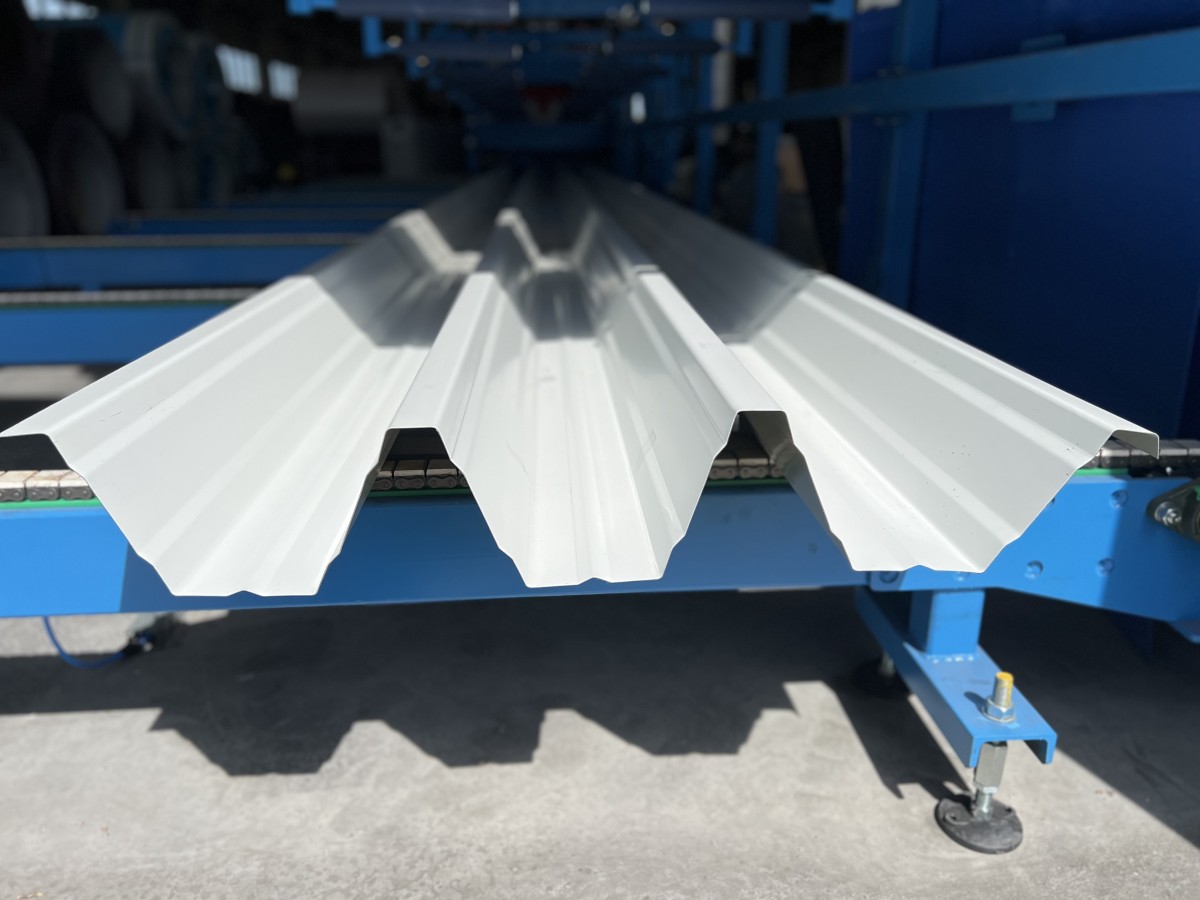

Das T153 Trapezblech ist ein hochbelastbares, tragendes Bauelement aus Stahl aus dem Zensteel-Sortiment.

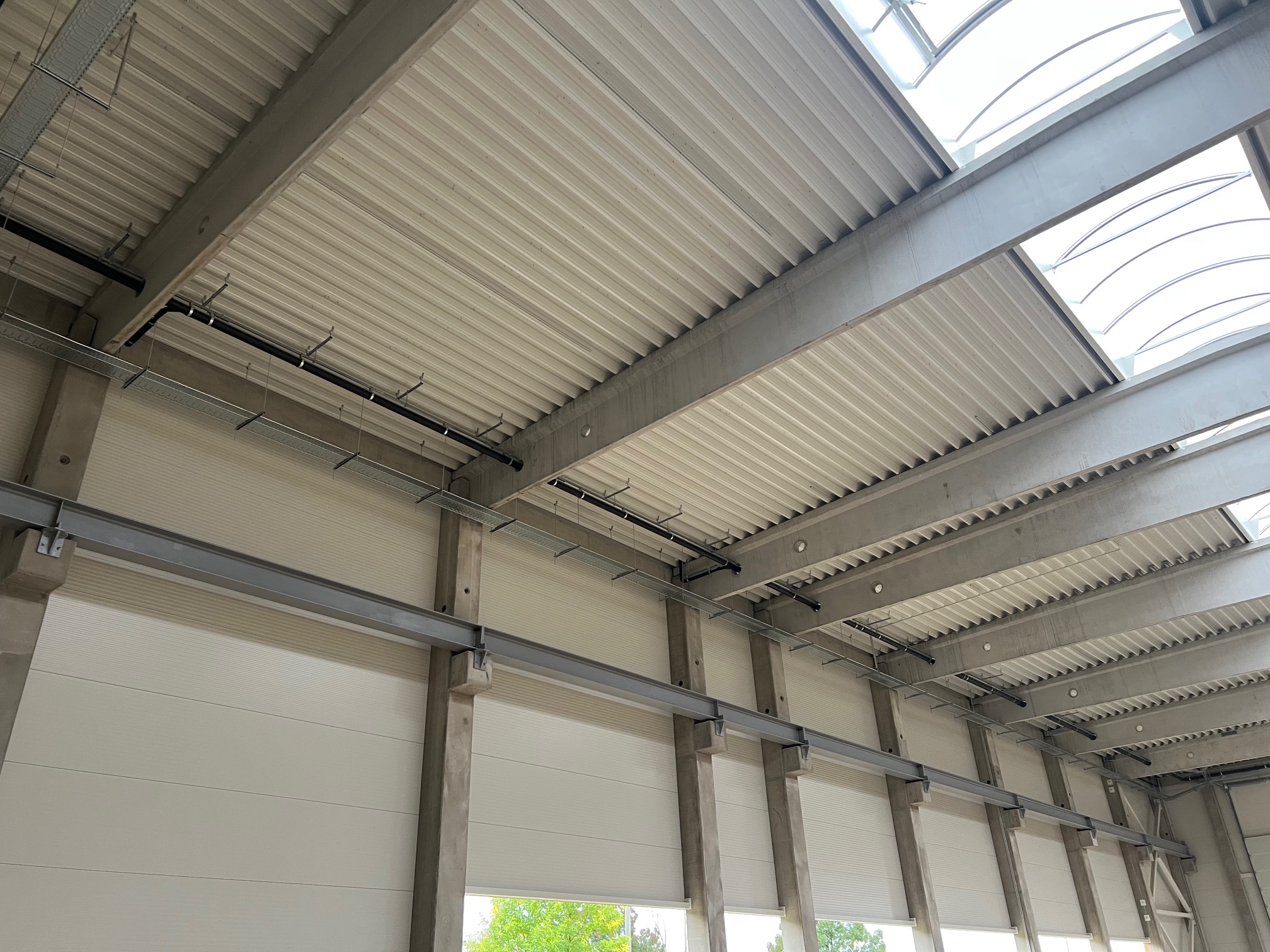

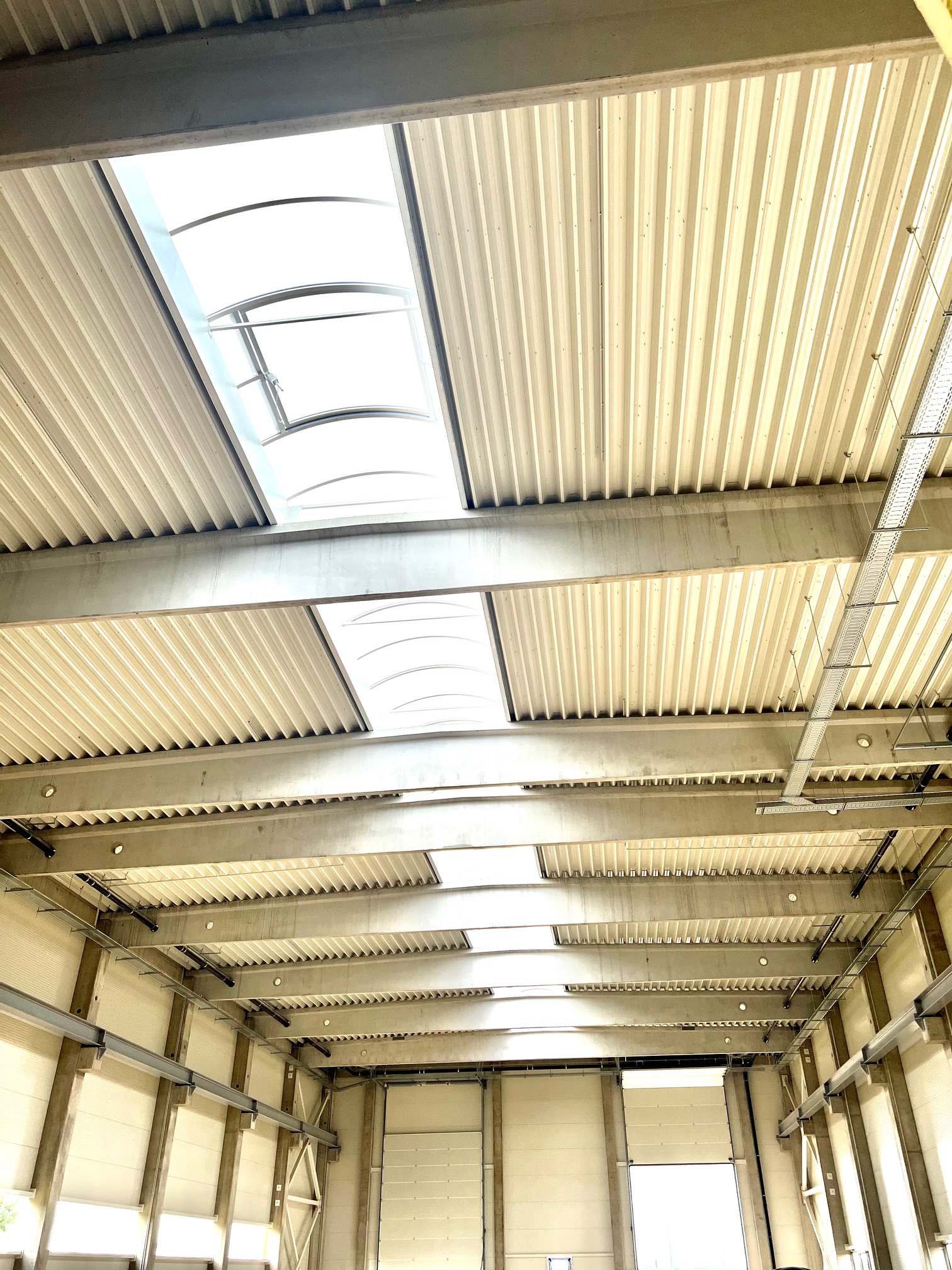

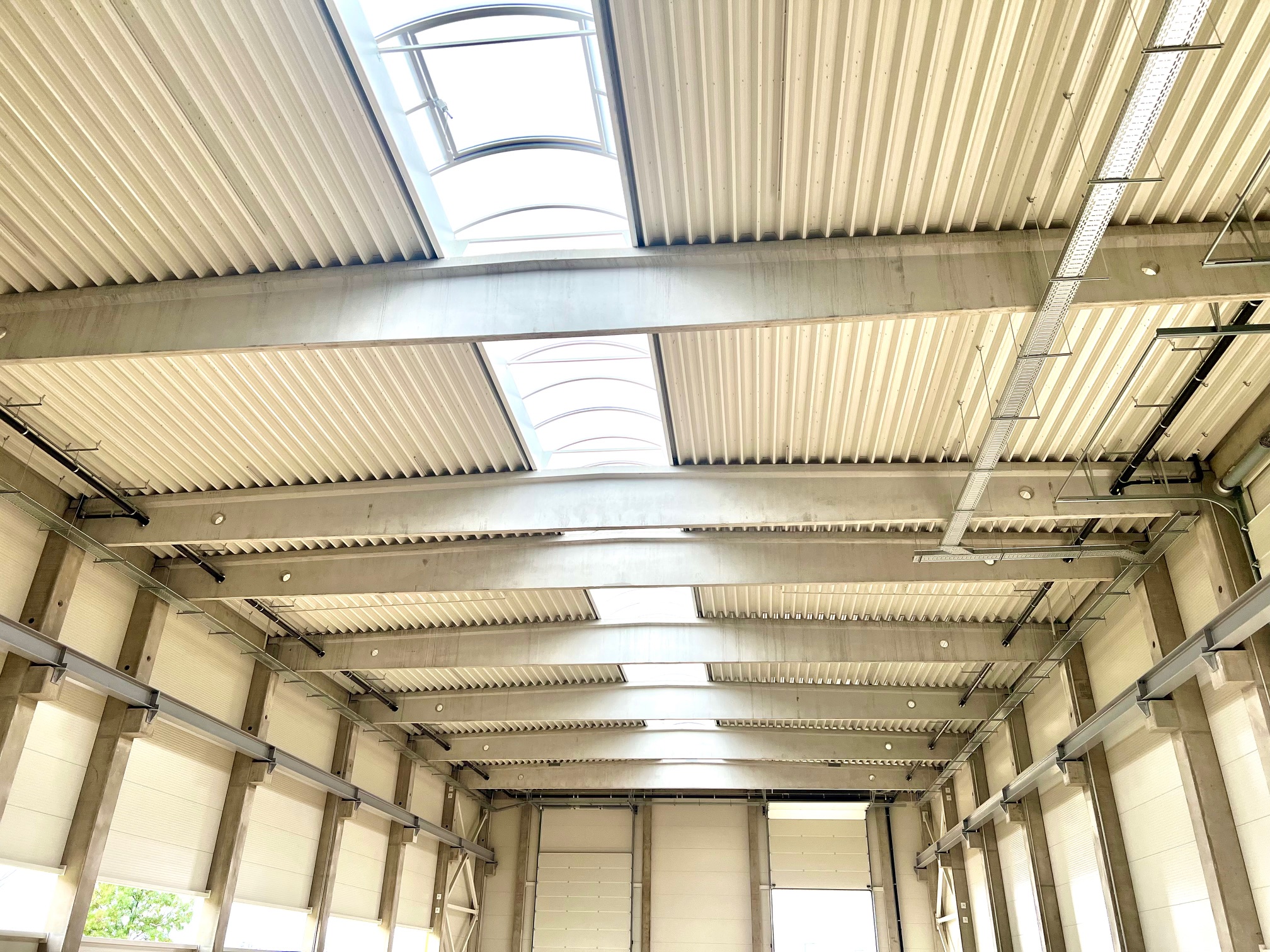

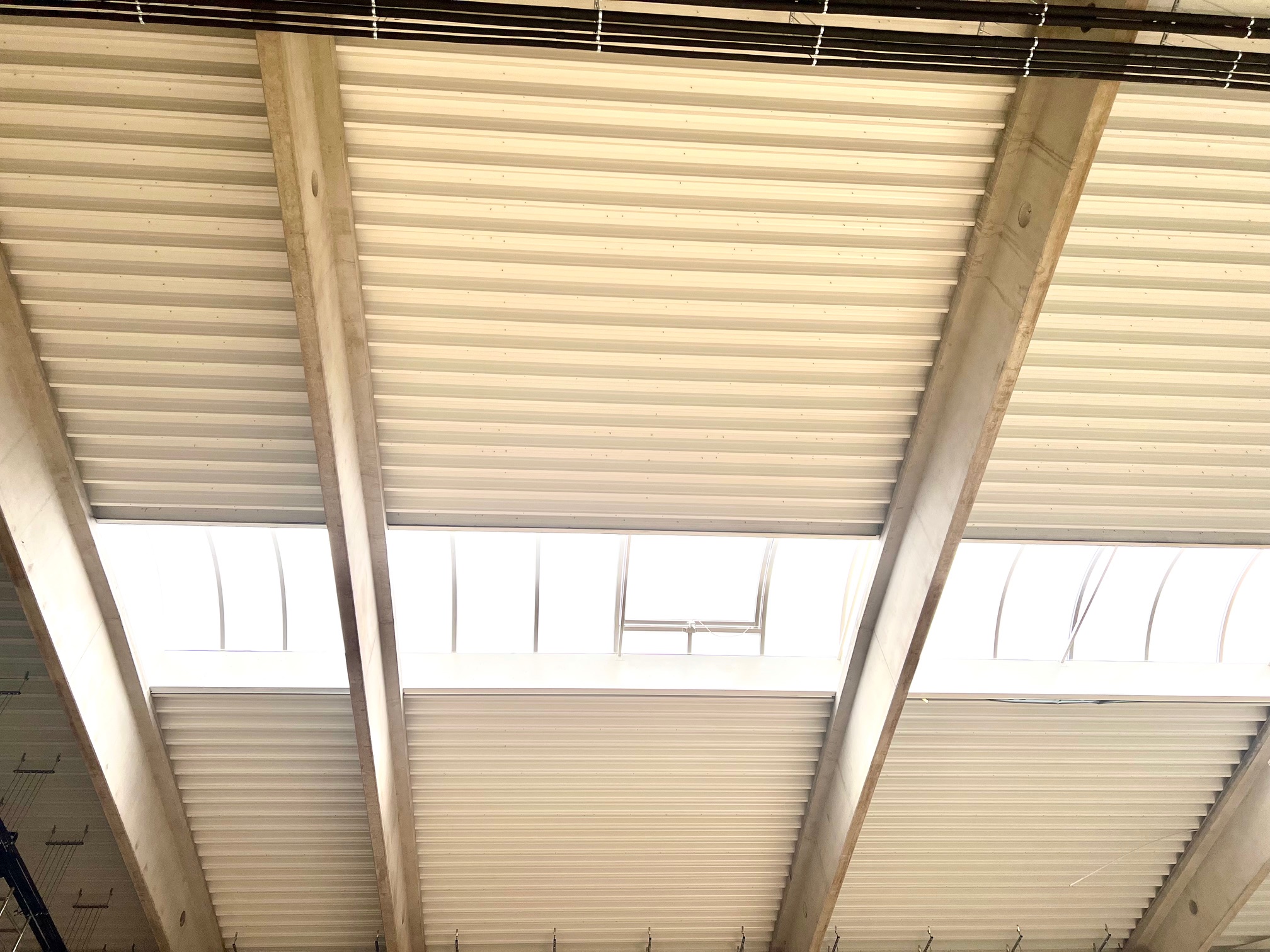

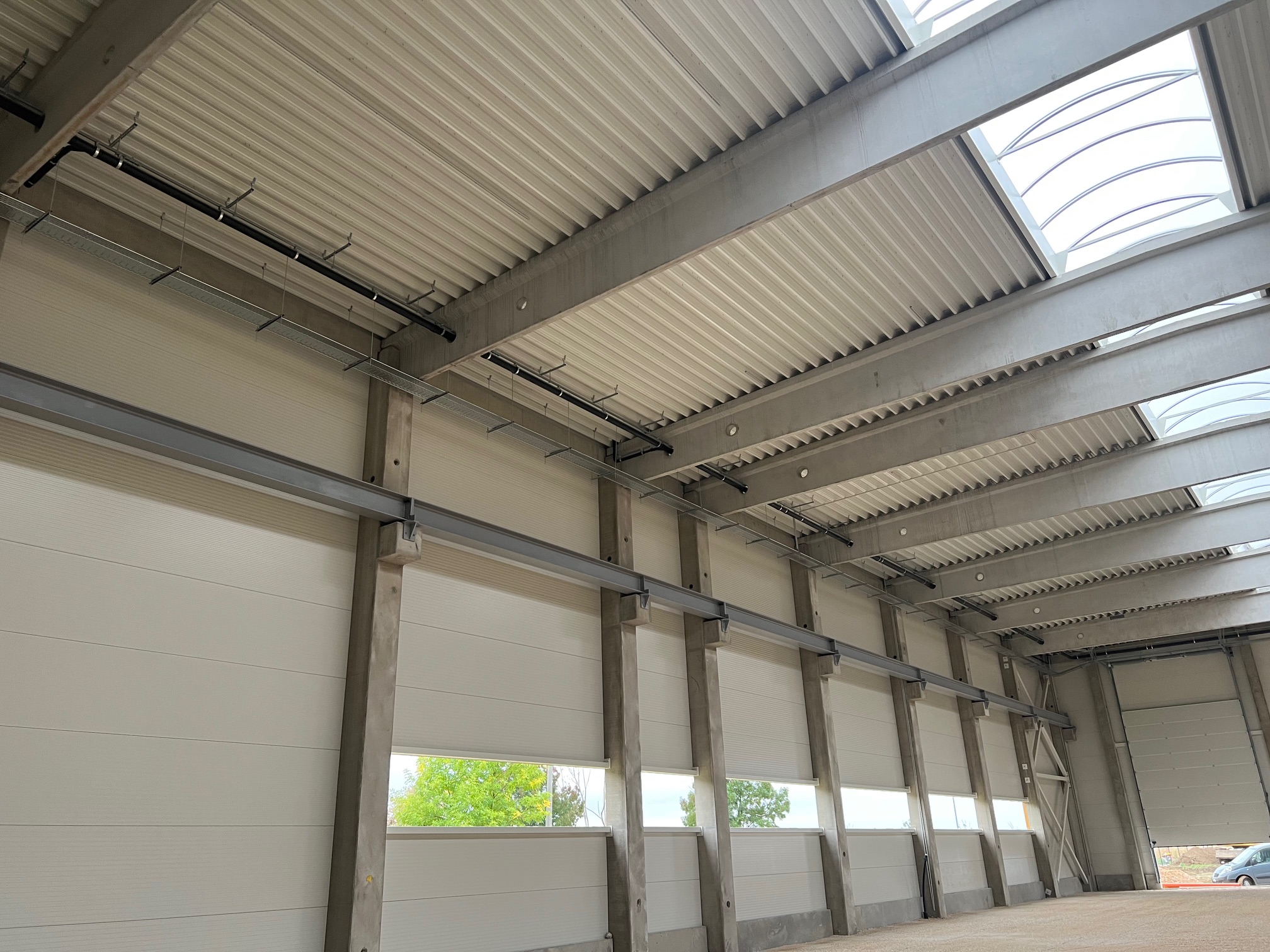

Zensteel T153 Hochrippentrapezblech ist ein hochbelastbares, verstärktes Strukturblech, das typischerweise für Industrie- und Landwirtschaftshallen, Lagerhallen, Stadien und großflächige Dächer und Platten verwendet wird.

T153 Trapezblech - strukturelle Rolle und Anwendung

Hochrahmentrapezbleche sind Haupt- oder Nebenträgerelemente von Dach- und Deckenkonstruktionen, die auf Balken, Bindern oder Rahmen aufliegen. Die Bleche werden in Längs- und Querrichtung durch Überlappung verbunden, mit Schrauben oder Nieten pro Seite und mit einem Mindestabstand von 200 mm in Längsrichtung.

Verfügbare Oberflächen: naturfarben verzinkt, innen PE-lackiert (Ral 9002 oder 9010)

Statisches Modell

• Die hochverstrebten Trapezbleche T153 wirken statisch als Trägerauflager.
• Das Modell kann zwei- oder mehrsäulig sein
• Die Belastung ist weitgehend gleichmäßig verteilt.
• Die Spannweiten- und Auslaufmaße sind an das Tragwerkssystem angepasst und dienen als Grundlage für die Bemessung.
• Für komplexere Modelle (z. B. unterschiedliche Abstände, variable Steifigkeit, ungleiche Lasten) wird eine andere Konstruktionssoftware empfohlen.

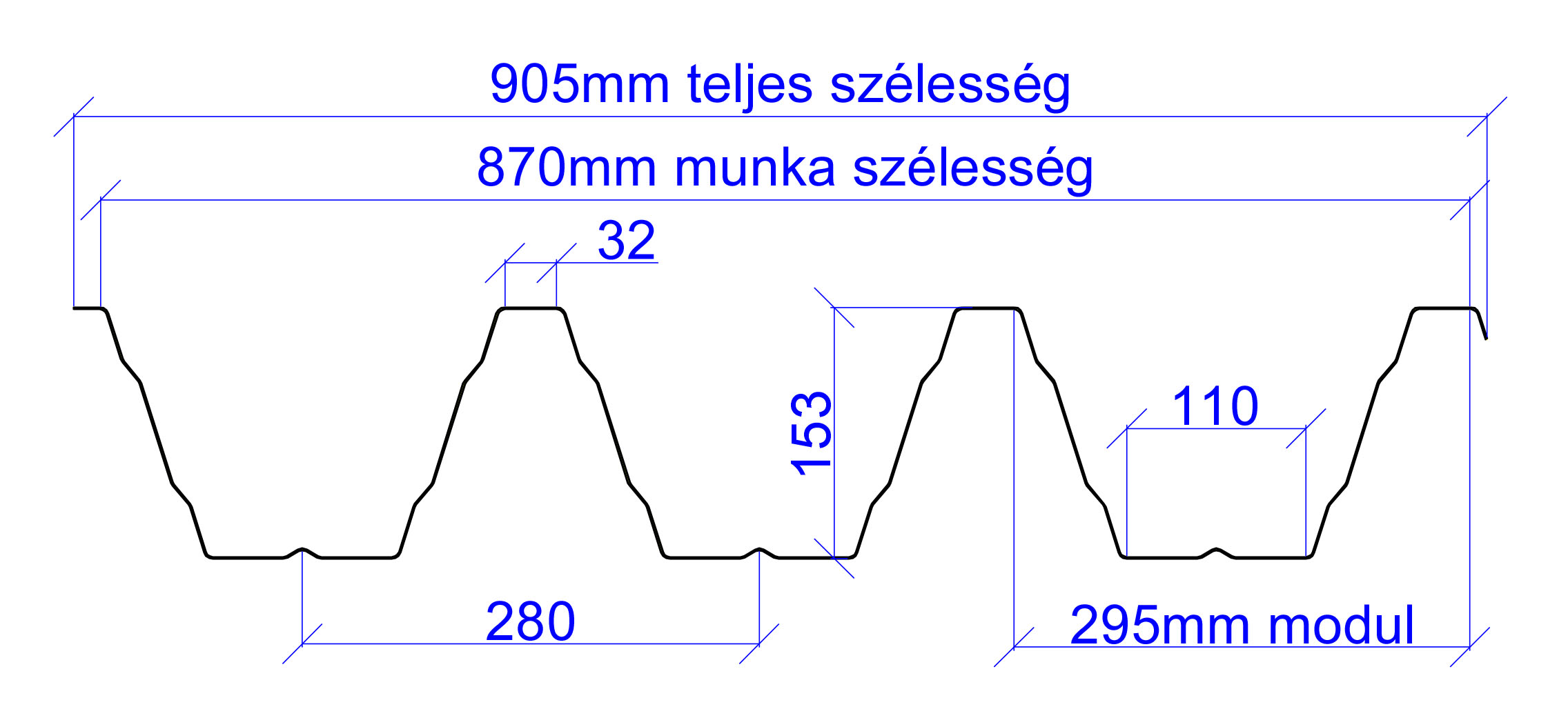

Material und Gestaltung

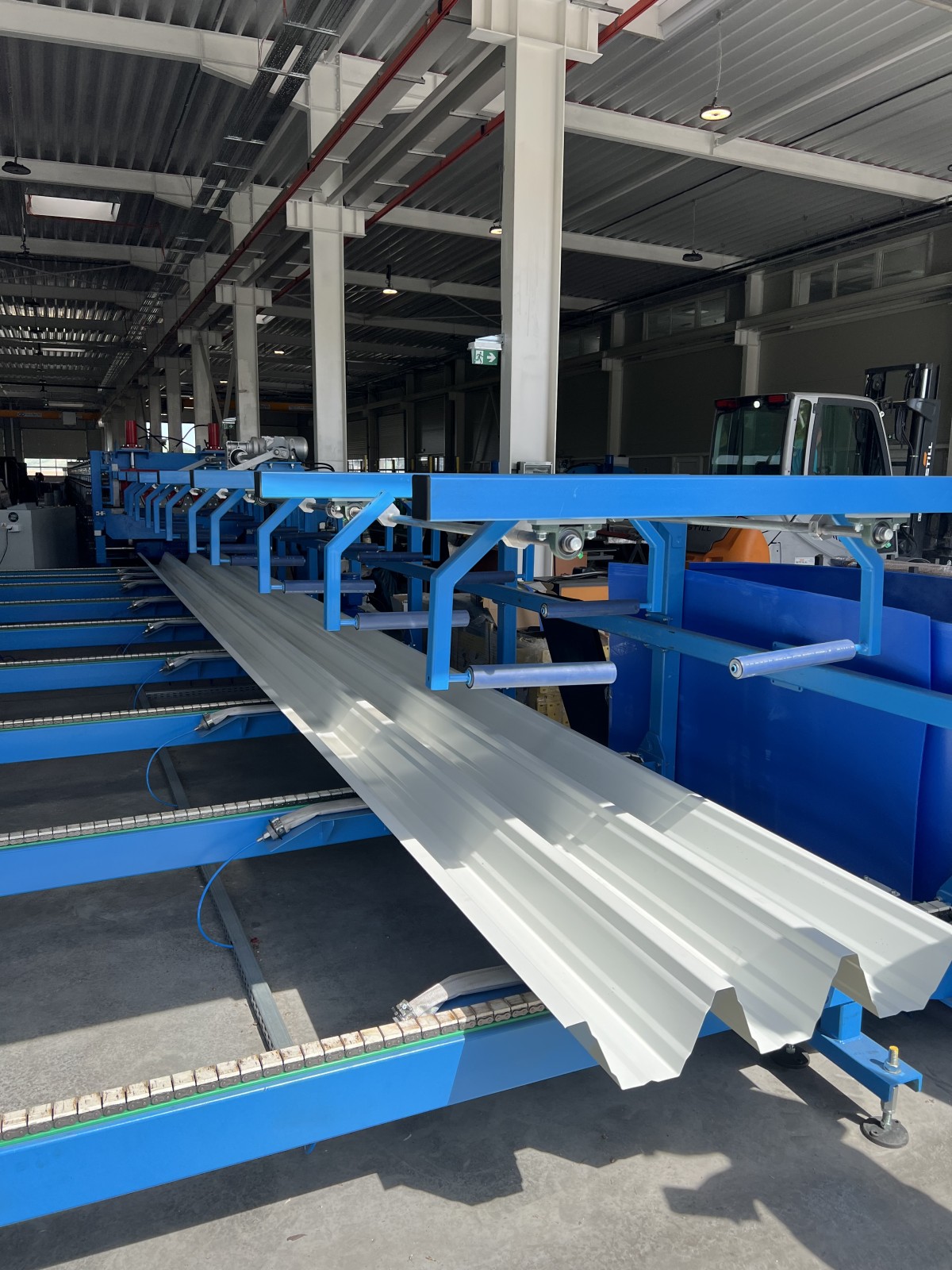

• T153 Trapezbleche werden aus kaltgewalztem, verzinktem Stahl hergestellt, typischerweise in der Materialgüte S350GD
• Die Bemessungsdicke ist abzüglich der Ankerbeschichtung angegeben, der wirksame Querschnitt wird bei den statischen Berechnungen berücksichtigt.
• Die verzinkte Beschichtung dient dem Korrosionsschutz, erhöht aber nicht die Tragfähigkeit bei statischen Berechnungen.

Tragfähigkeit und Dimensionierung

• Die Belastungsprüfungen werden nach Eurocode 3 (EN 1993-1-3 ) durchgeführt, einer Norm für dünnwandige kaltgeformte Konstruktionen.
• Untersucht wurden die Versagensarten von Trapezblechen:
  • Biegeversagen (Drehmomentfestigkeit),
  • Scherung der Wirbelsäule (Scherfestigkeit),
  • Wirbelsäulenbruch (lokale Dellenbildung aufgrund von Reaktionskräften),
  • Wechselwirkung zwischenDrehmoment und Scherkraft sowie Drehmoment und Reaktionskraft.

(Die zulässigen Lasten unterscheiden sich für positive/negative Platzierung und Druck-/Soglasten )

Einschränkender Zustand der Nutzung

• Die T153-Hochrippendecke muss auch die Anforderungen an Steifigkeit und Begehbarkeit erfüllen.
• Der Grad der Durchbiegung (z. B. L/200, L/300) wird durch die Standard-Gebrauchstauglichkeitsspezifikationen begrenzt.

Tragfähiges Trapezblech - Konstruktionshilfen

Der Entwurfstisch umfasst:

• querschnittliche Merkmale,
• Widerstandswerte,
• zulässige Belastungen

verschiedene Unterstützungsmodelle.

Die Tabellen ermöglichen Ihnen eine schnelle Auswahl des richtigen Plattentyps auf der Grundlage der erforderlichen Spannweite und Belastung.
